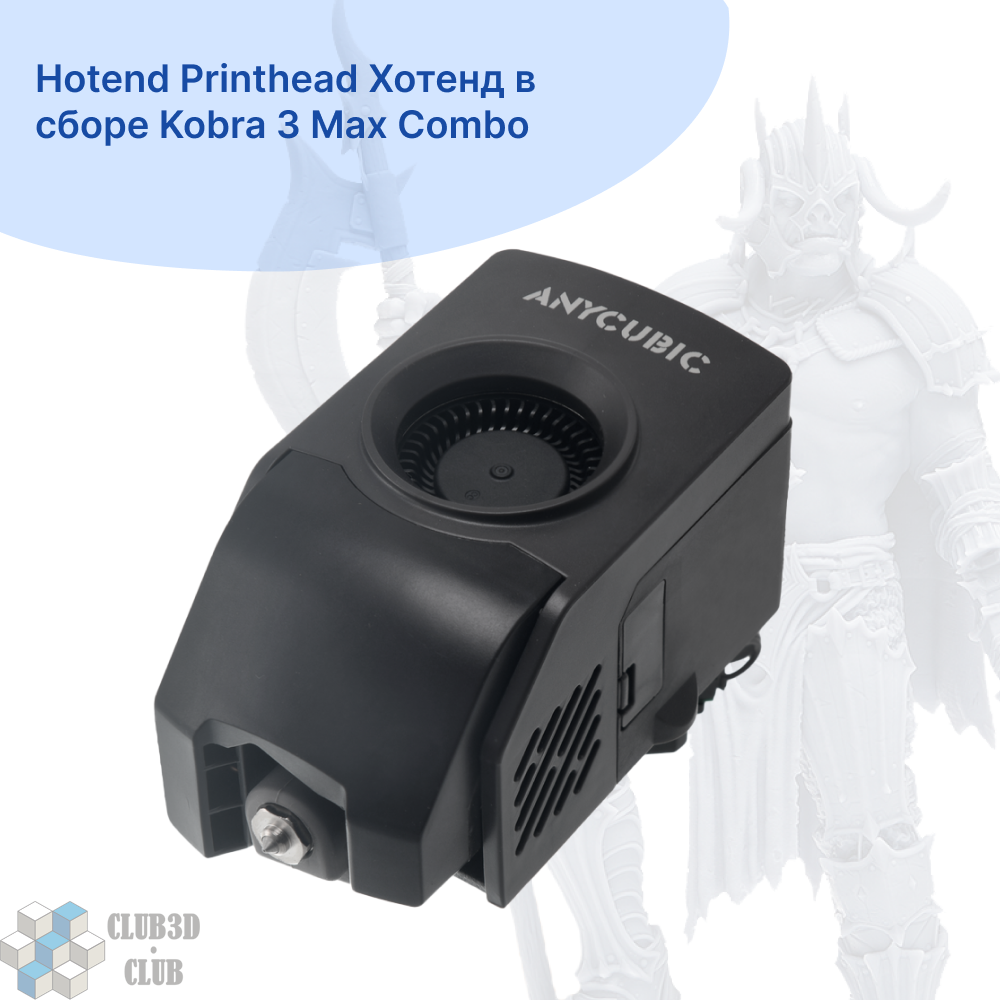

Printhead Хотенд + Экструдер в сборе Anycubic K3 MAX

1. Инструменты:

• Шестигранный ключ S1.5
• Шестигранный ключ S2.5

2. Этапы разборки:

Шаг 1: Выключите принтер.

Перед разборкой выключите принтер и отсоедините его от сети питания для обеспечения безопасной эксплуатации.

Шаг 2: Снимите тефлоновые трубки.

Верните нити из печатающей головки в ACE Pro, затем вытащите четыре тефлоновые трубки.

Шаг 3: Отсоедините кабель печатающей головки.

С помощью шестигранного ключа S1.5 открутите два винта, удерживающих кабель печатающей головки, затем снимите кабель печатающей головки.

Шаг 4: Снимите модуль печатающей головки.

С помощью шестигранного ключа S2.5 открутите четыре винта, удерживающих модуль печатающей головки, затем снимите их с кронштейна.

3. Этапы установки:

Шаг 1: Замените модуль печатающей головки.

Установите новый модуль печатающей головки, совместите его с отверстиями в опоре и затяните четыре винта, удерживающих модуль печатающей головки, с помощью шестигранного ключа S2.5.

Шаг 2: Установите кабель печатающей головки

Вставьте кабель печатающей головки обратно в модуль печатающей головки, затем с помощью шестигранного ключа S1.5 затяните два винта, удерживающих кабель печатающей головки.

Шаг 3: Установка тефлоновых трубок

Нажмите на черное пневматическое соединение и установите каждую из четырех тефлоновых трубок обратно в узел «четыре входа — один выход».
