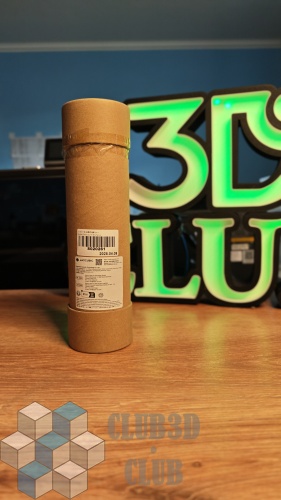

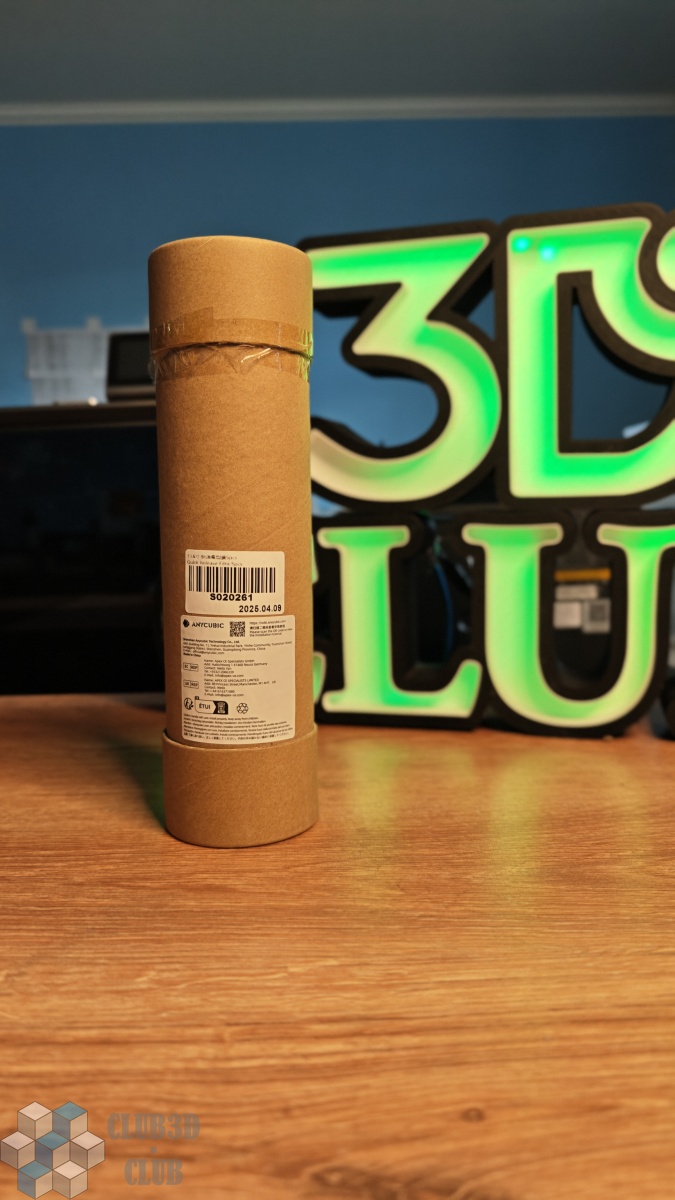

ACF пленка Quick Release Anycubic Photon M7 Max 5 шт,

Технические характеристики продукта

Руководство по замене

1. Инструменты:

• Шестигранный ключ S2.0
• Шестигранный ключ S2.5
• ACF-пленка
• Ткань, не пропускающая пыль
• Ножницы
• Алкоголь
• Скребок
• Воронка

2. Этапы разборки:

Шаг 1: Очистите поддон для смолы.

1. Если в лотке остались остатки смолы, нажмите «Очистка лотка» и выберите выдержку «10 с».

2. Наденьте перчатки и удалите мусор с поддона пластиковым скребком.

Примечание: будьте осторожны, чтобы не поцарапать разделительную пленку, чтобы предотвратить утечку смолы.

3. Снимите поддон для смолы и вылейте оставшуюся смолу с передней угловой стороны, используя сито и воронку для ее фильтрации. Файл модели воронки доступен на прилагаемом USB-накопителе, если необходимо.

Примечание: не наливайте жидкость сзади, чтобы не повредить поддон.

4. Распылите спирт на поверхность разделительной пленки и аккуратно протрите ее чистой тканью до тех пор, пока смола не перестанет капать при переворачивании лотка.

Шаг 2: Снимите стальное кольцо.

Переверните поддон для смолы и с помощью шестигранного ключа S2.5 открутите 20 винтов, крепящих стальное кольцо.

Шаг 3: Удалите разделительную пленку.

Снимите стальное кольцо, затем с помощью шестигранного ключа S2.0 открутите 30 винтов, удерживающих разделительную пленку.

Шаг 4: Очистите стальное кольцо.

После удаления старой разделительной пленки распылите спирт на поверхность стального кольца и сотрите остатки смолы чистой тканью.

3. Этапы установки:

Шаг 1: Установите разделительную пленку

1. Сначала положите нижнее стальное кольцо разделительной пленки на стол, снимите защитную пленку с пленки ACF, а затем поместите пленку ACF на нижнее стальное кольцо, обращая внимание на то, чтобы матовая поверхность была обращена вниз.

2. Поместите верхнее стальное кольцо на пленку ACF, как показано на рисунке ниже, так, чтобы выемка стального кольца совпала, а затем с помощью гаечного ключа затяните все винты.

Примечание: Перед затягиванием винта убедитесь, что пленка ACF гладкая. Складки повлияют на качество печати.

Шаг 2: Установите стальное кольцо.

1. Установите собранное стальное кольцо и совместите его с отверстиями для винтов на ванне со смолой, как показано на рисунке ниже, а затем с помощью шестигранного ключа S2.5 затяните 20 винтов.

2. С помощью канцелярского ножа обрежьте лишнюю антиадгезионную пленку вдоль стального кольца.

Примечание: будьте осторожны, чтобы не порезаться во время этого процесса.

4. Проверьте эффект замены:

После установки разделительной пленки осмотрите ее поверхность на предмет наличия складок и повреждений.
