Обратное проектирование с помощью 3D-сканирования: Быстрее, умнее, проще

Реверсивный инжиниринг необходим в таких отраслях, как автомобилестроение, машиностроение и тяжелая промышленность, позволяя производителям и инженерам воссоздавать, модифицировать или улучшать существующие компоненты. Однако традиционные методы обратного проектирования могут быть медленными и подверженными ошибкам. Однако обратный инжиниринг в САПР в сочетании с современными рабочими процессами 3D-сканирования в САПР меняет ситуацию, обеспечивая скорость, точность и бесшовный цифровой захват.

В этом руководстве мы расскажем о том, как 3D-сканирование преобразует обратный инжиниринг, о лучших инструментах для преобразования сканирования в CAD и о реальных приложениях, демонстрирующих его эффективность.

1. Что такое обратный инжиниринг?

Реверсивный инжиниринг, также известный как обратный инжиниринг, - это процесс анализа и воспроизведения детали или системы. Реверсивный инжиниринг извлекает информацию о конструкции непосредственно из существующих объектов, затем разбирает их, изучает и восстанавливает в цифровом виде в точную 3D-модель.

Общие области применения:

• Оптимизация дизайна путем анализа продукции конкурентов

• Воссоздание устаревших деталей для промышленного оборудования или классических автомобилей

• Ремонт или замена изношенных компонентов

• Изготовление на заказ деталей, аксессуаров и модификаций

Но извлечь данные о конструкции не всегда просто - особенно при использовании традиционных методов.

2. Ручное обратное проектирование в сравнении с 3D-сканированием

Традиционное обратное проектирование часто опирается на ручные измерительные инструменты, такие как штангенциркули или КИМы. Несмотря на эффективность для простых геометрий, эти методы реинжиниринга имеют ряд ограничений:

❌ Низкая эффективность: Измерение сложных деталей вручную отнимает много времени и сил.

❌ Неточность: Ошибки, допущенные вручную, и ограниченное количество точек отбора проб приводят к низкой точности размеров.

❌ Плохая адаптивность: Трудно захватить поверхности свободной формы, органические формы или труднодоступные элементы.

3D-сканирование решает эти проблемы, захватывая полную геометрию поверхности объекта - быстро, точно и без физического контакта. Если вы работаете с изношенными компонентами, изогнутыми поверхностями или сложными узлами, 3D-сканеры обеспечивают эффективный рабочий процесс 3D-сканирования в CAD, предоставляя полную цифровую модель высокого разрешения. Это значительно улучшает рабочий процесс реинжиниринга, делая его более плавным, надежным и подходящим для реинжиниринга в производстве и разработке продукции.

Давайте рассмотрим подробнее, как работает процесс обратного проектирования с использованием 3D-сканирования.

3. Пошаговый процесс обратного проектирования с помощью 3D-сканирования

В качестве примера возьмем EinScan Libre компании SHINING 3D - универсальный, автономный и беспроводной 3D-сканер.

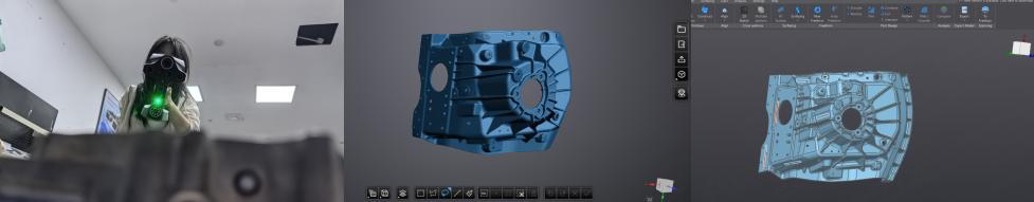

Шаг 1: Сканирование объекта

Инженеры снимают геометрию поверхности объекта за несколько минут с помощью EinScan Libre.

Шаг 2: Создайте высококачественную сетку

Отсканированные данные облака точек преобразуются в водонепроницаемую сетку (STL-файл), которую можно очистить и доработать прямо на устройстве, оснащенном высокопроизводительным процессором NVIDIA и 5,5-дюймовым сенсорным экраном для плавной и отзывчивой работы.

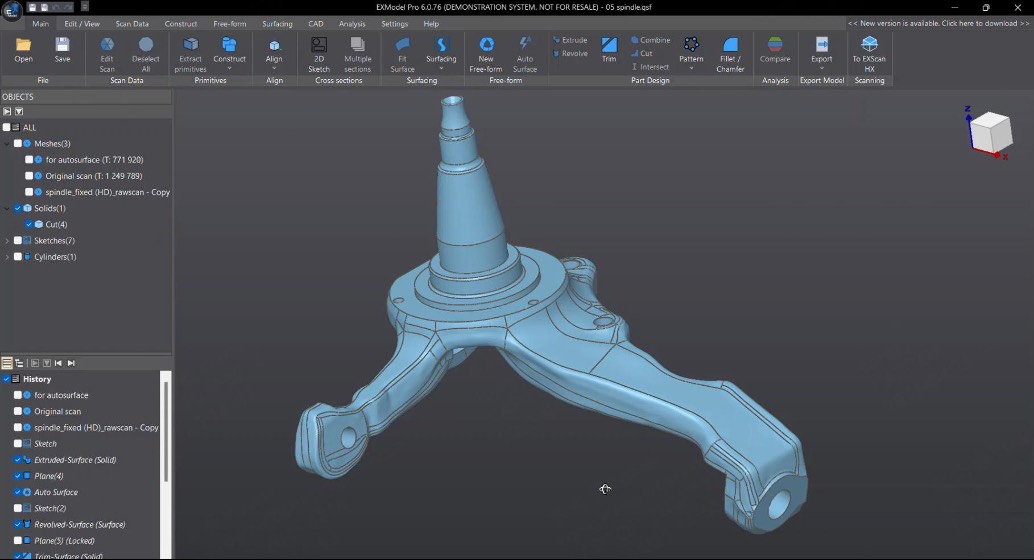

Шаг 3: Преобразование сетки в CAD

Благодаря бесшовной интеграции с EXModel через EXScan Libre, данные сетки могут быть преобразованы в редактируемую параметрическую модель CAD всего одним щелчком мыши.

Шаг 4: Анализ, оптимизация и производство

Окончательная модель CAD позволяет инженерам:

✔ Корректировать размеры для повышения производительности

✔ Выполнять анализ напряжений с помощью программного обеспечения CAE

✔ Экспортировать файлы CAD для последующих процессов, таких как обработка на станках с ЧПУ, литье под давлением или 3D-печать.

4. Рекомендуемое программное обеспечение для обратного проектирования CAD-моделей

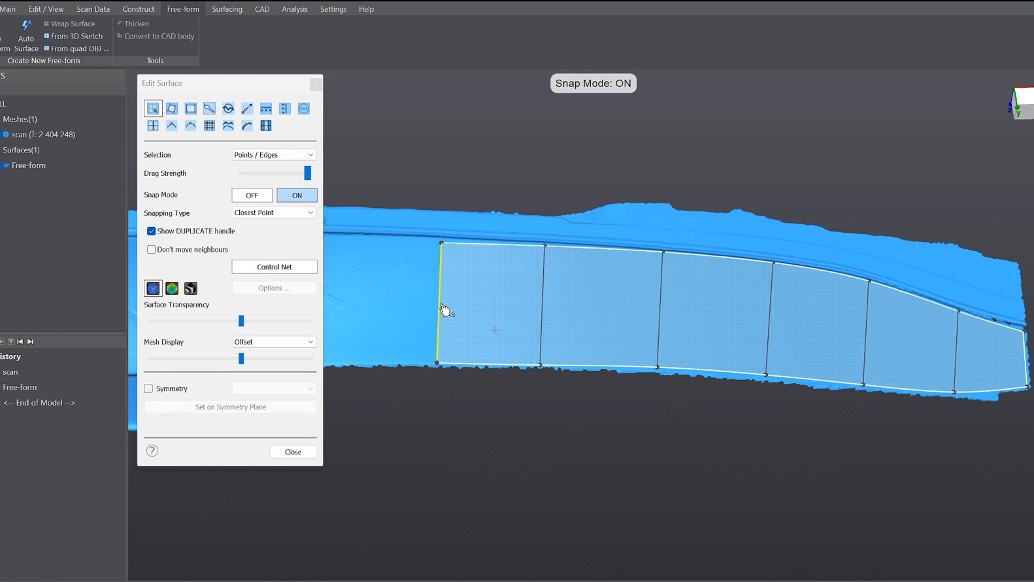

EXModel служит мощным связующим звеном между 3D-сканированием и CAD-моделированием, упрощая процесс обратного проектирования от сканирования до производства. Он предлагает полный набор инструментов для создания параметрических моделей САПР профессионального уровня, совместимых с основными платформами САПР.

Полностью интегрированный в рабочий процесс сканирования SHINING 3D, EXModel позволяет одним щелчком мыши передавать данные из программы сканирования, обеспечивая быстрый и бесшовный переход от сетки к CAD.

Многие пользователи применяют сканеры SHINING 3D и EXModel для кастомизации бамперов, проектирования яхт, оптимизации пресс-форм, потерявших исходные файлы CAD, и т. д.

Многие пользователи полагаются на 3D-сканеры SHINING и EXModel для реверсивного проектирования САПР в самых разных областях. Они варьируются от изготовления бамперов на заказ и копирования автомобильных компонентов до проектирования яхт и оптимизации пресс-форм при отсутствии оригинальных файлов CAD. Среди других распространенных применений - сохранение и реставрация наследия, проектирование медицинских протезов и разработка продуктов для бытовой электроники.

5. Примеры использования 3D-сканирования в реверс-инжиниринге в различных отраслях промышленности

Реверс-инжиниринг спасательных автомобилей с помощью высокоточного 3D-сканирования

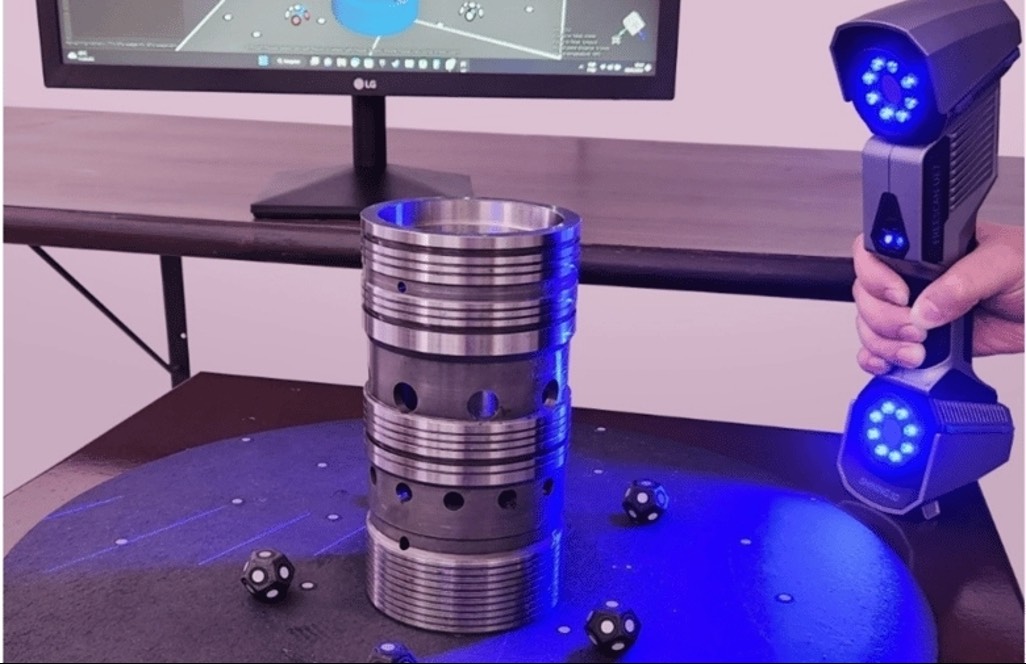

Компания Blue Sky Rescue использовала метрологические сканеры SHINING 3D - FreeScan Trak Pro2 и FreeScan Combo Series - для реинжиниринга интерьеров автомобилей. Получив цифровые снимки сложных геометрических форм, команда оптимизировала планировку и быстро интегрировала специальное оборудование, что повысило эффективность реагирования на чрезвычайные ситуации.

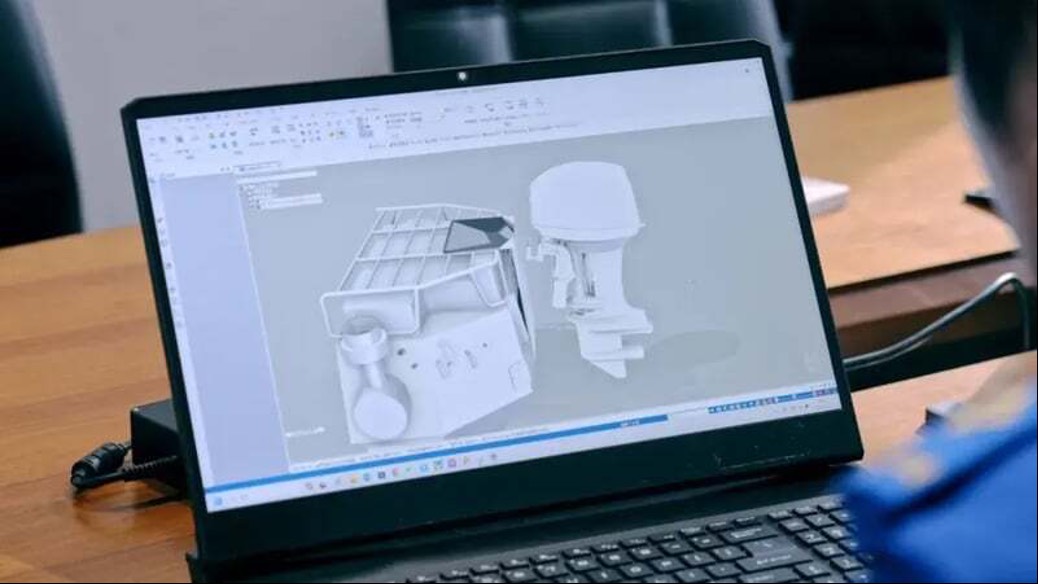

Улучшение процесса кастомизации яхт с помощью EinScan Libre

Компания Custom Marine Solutions использовала беспроводной 3D-сканер EinScan Libre компании SHINING 3D для улучшения процесса создания аксессуаров для яхт. Сканирование яхт на открытом воздухе позволило им более эффективно создавать аксессуары на заказ, такие как ковры и обивка, повышая точность и сокращая трудозатраты.

Реверсивный инжиниринг горного оборудования

Компания GL Equipamentos, специализирующаяся на реинжиниринге деталей горного оборудования, столкнулась с проблемой неэффективности традиционных ручных методов измерения. Использование высокоточных сканеров SHINING 3D позволило повысить точность измерений и значительно сократить время сбора данных для реинжиниринга.

6. Заключение

Поскольку промышленность стремится к ускорению циклов разработки и повышению точности производства, 3D-сканирование стало незаменимым инструментом для обратного проектирования. С помощью современных 3D-сканеров инженеры могут сканировать сложные детали за считанные секунды, создавать высокоточные модели CAD и ускорять процесс создания инновационных продуктов. Такой подход дает несколько ключевых преимуществ:

• Экономически эффективные решения

• Идеально подходит для сложных конструкций

• Ускоренное проектирование и оптимизация
